ISF2.8 國五發動機系統配置
國五柴油車的尾氣處理系統基本上是使用尿素系統（SCR），而國六在SCR系統外，加裝了顆粒捕捉系統（DPF）?？得魉乖诒本┨鼐┪迮欧派蠈?shí)施的技術路線就是未來國六車的一個先例。
結構
康明斯特京五的SCR系統的主零件：催化消音器、尿素泵、2個NOX傳感器和2個排溫傳感器、尿素液位溫度傳感器。
該尿素系統的尿素液位溫度傳感器采用的是CAN通訊連接，可以檢測尿素的多項指標，比如尿素濃度、液位和溫度。尿素泵改裝成依米泰克最新款的無氣式的尿素泵，它安裝在尿素箱的最下面。

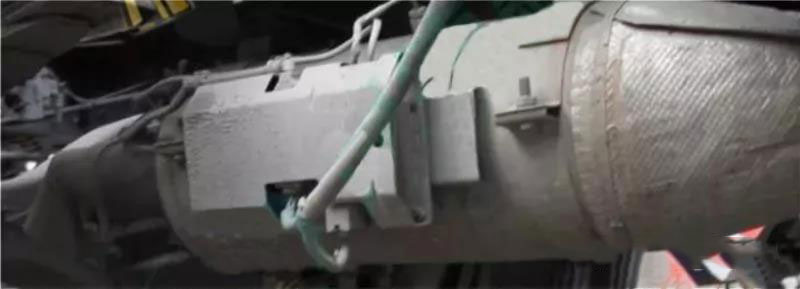

DPF作用：吸收發動機尾氣中的碳顆粒，發動機排出的其他顆粒物（如機油和燃油添加劑燃燒生成的顆粒物）也被顆粒捕集器博捉到。壓差傳感器用來測量DPF捕集到的顆粒物的質量。
發動機ECM有故障碼
1）FC2639：后處理柴油微粒濾清器壓差 - 數據有效但高于正常工作范圍 - 最低嚴重級別。后處理柴油微粒濾清器的積碳負載超出建議極限。
2）FC1921：后處理柴油微粒濾清器壓差 - 數據有效但高于正常工作范圍 - 中等嚴重級別。后處理 DPF 的積碳負載超過了建議的極限。
3）FC1922：后處理柴油微粒濾清器壓差 - 數據有效但高于正常工作范圍 - 最高嚴重級別。后處理柴油微粒濾清器的積碳負載超出建議極限。
這三個故障碼有任意一個存在都說明顆粒捕捉器可能發生堵塞。
發動機ECM無故障碼
如果發動機尾氣管漏氣（渦輪增壓器至顆粒捕集器），拆檢顆粒捕集器總成，顆粒捕集器前會有大量積碳。
任意故障碼（FC2639/FC1921/FC1922）再現時，說明顆粒捕集器上的壓差傳感器發生篡改或損壞。

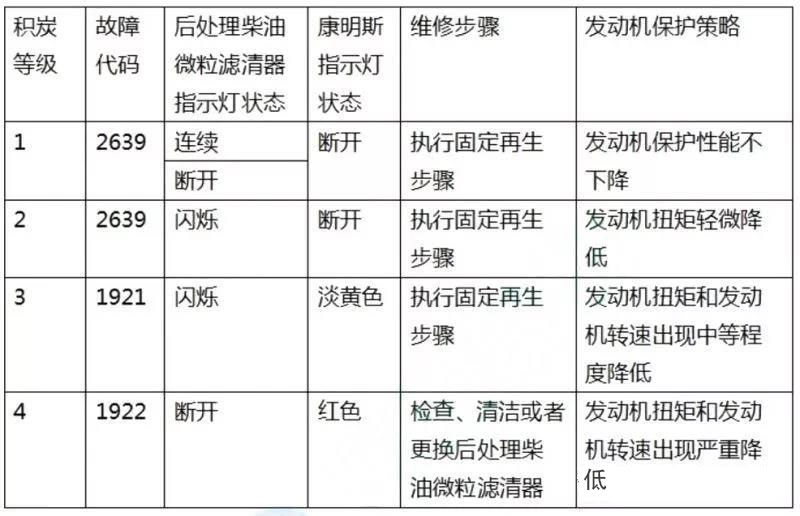

發動機ECM使用后處理壓差傳感器和計算的發動機輸出積碳值，監測后處理柴油微粒濾清器中的積碳負載。如果超過設定值，系統會根據負載量的大小觸發不同的故障碼。
整車儀表盤上指示燈也會根據不同的負載狀態，指示駕駛員進行不同的操作，此維修屬于正常的客戶使用維修。
顆粒捕集器堵塞故障碼介紹
DPF 堵塞故障案例
1、故障車型：福田歐馬可，CM2350A電腦板，康明斯發動機，依米泰克新版尿素泵。

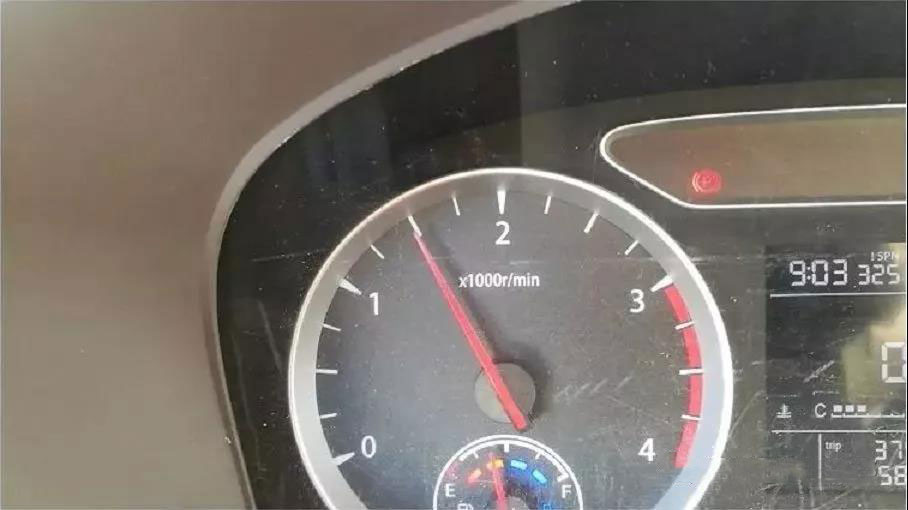

2、故障現象：司機反映轉速最高1500轉；動力不足；車上故障燈顯示紅色。經測試，原地踩油門轉速保持在1500轉。
3、用診斷儀讀取故障碼，當前故障碼：1922，后處理柴油微粒濾清器壓差 - 數據有效但高于正常工作范圍 - 最高嚴重級別。剩下的都是歷史故障碼。

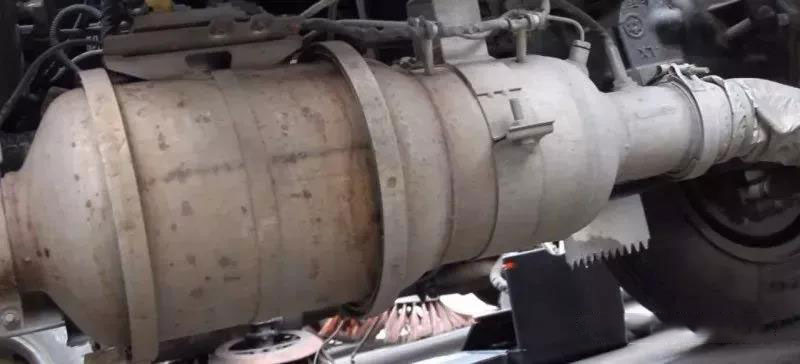

4、根據這個故障碼看數據流：后處理柴油微粒濾清器壓差2.91KPa，壓差明顯高很多，這說明壓力有問題；于是拆解催化消音器和DPF，發現DPF內部已經完全堵死。
5、進行吹掃清潔，裝車后再次做被動燃燒，25分鐘后，故障消失，轉速恢復，問題解決。
其他類型故障案例
1.發動機存在故障碼FC2639/FC1921
故障原因：發動機持續在輕載工況下運行，導致DPF的積碳量持續上升，發動機持續在輕載工況下運行，被動再生效果較差，主動再生未能有效的完成導致DPF中的顆粒不能有效清除。
處理方法：車速切換至較高車速循環（發動機轉速提高到1600rpm以上），觸發執行原地再生。
DPF燈開始常亮?xí)r：要求駕駛員在1-4個小時內完成主動再生。高速循環時：完成主動再生需約20分鐘。冷機起動的發動機：原地再生需約1小時；熱機起動發動機：原地再生需約20分鐘至半小時完成。主動再生結束，DPF燈會熄滅。
2.發動機存在FC1922故障碼
故障原因：同上條，另DPF燈開始閃爍后，若主動再生仍舊無法被完成，隨著車輛運行DPF顆粒量持續增長，發動機控制模塊（ECM）會通過逐漸降低功率方式來執行保護措施。直至強制發動機熄火，強制駕駛員致電服務站尋求幫助。
處理方法：需先拆解DPF，壓縮空氣反吹清理DPF中顆粒，然后重新裝到車上，啟動發動機，按下再生開關，做被動再生。25分鐘后當前故障燈變成歷史故障燈。
3.發動機無故障碼
故障原因：發動機運行，顆粒捕集器吸收碳顆粒后背壓升高，此時DPF會進行被動再生和主動再生，但是因排氣尾管漏氣，被動再生基本上不會起到任何作用，主動再生因發動機會噴射燃油進行燃燒，但因漏氣導致熱量通過漏氣口露出，碳顆粒全部吸附在顆粒捕集器表層，進一步加劇了漏氣和顆粒捕集器堵塞。
處理方法：需先拆解，壓縮空氣反吹清理DPF中顆粒。
排除尾氣管漏氣故障，渦輪增壓器至顆粒捕集器所有的連接處應有墊片，且密封良好。啟動發動機，執行再生測試。
4.發動機存在傳感器相關故障碼
故障原因：如果顆粒捕集器上的傳感器有開斷路故障，溫度傳感器和壓力傳感器存在故障，DPF不能夠正常地進行再生，易造成顆粒捕集器堵塞。
故障現象：發動機ECM中存在顆粒捕集其上傳感器相關的故障碼，溫度傳感器和壓力傳感器的線路故障。
處理方法：首先解決掉顆粒捕集器上傳感器的相關故障碼，執行原地再生測試。
